Unidad II: Componentes de red

Modelo OSI

CAPA FÍSICA

La capa física, la más baja del modelo OSI, se encarga de la transmisión y recepción de una secuencia no estructurada de bits sin procesar a través de un medio físico. Describe las interfaces eléctrica/óptica, mecánica y funcional al medio físico, y lleva las señales hacia el resto de capas superiores.

CAPA DE VÍNCULO DE DATOS

La capa de vínculo de datos ofrece una transferencia sin errores de tramas de datos desde un nodo a otro a través de la capa física, permitiendo a las capas por encima asumir virtualmente la transmisión sin errores a través del vínculo.

CAPA DE RED

La capa de red controla el funcionamiento de la subred, decidiendo qué ruta de acceso física deberían tomar los datos en función de las condiciones de la red, la prioridad de servicio y otros factores.

CAPA DE TRANSPORTE

La capa de transporte garantiza que los mensajes se entregan sin errores, en secuencia y sin pérdidas o duplicaciones. Libera a los protocolos de capas superiores de cualquier cuestión relacionada con la transferencia de datos entre ellos y sus pares.

CAPA DE SESIÓN

La capa de sesión permite el establecimiento de sesiones entre procesos que se ejecutan en diferentes estaciones. Realiza las funciones que permiten a estos procesos comunicarse a través de una red, ejecutando la seguridad, el reconocimiento de nombres, el registro, etc.

CAPA DE PRESENTACIÓN

La capa de presentación da formato a los datos que deberán presentarse en la capa de aplicación. Se puede decir que es el traductor de la red. Esta capa puede traducir datos de un formato utilizado por la capa de la aplicación a un formato común en la estación emisora y, a continuación, traducir el formato común a un formato conocido por la capa de la aplicación en la estación receptora.

CAPA DE APLICACIÓN

El nivel de aplicación actúa como ventana para los usuarios y los procesos de aplicaciones para tener acceso a servicios de red. Esta capa contiene varias funciones que se utilizan con frecuencia:

Uso compartido de recursos y redirección de dispositivos

Acceso a archivos remotos

Acceso a la impresora remota

Comunicación entre procesos

Administración de la red

Servicios de directorio

Mensajería electrónica (como correo)

Terminales virtuales de red

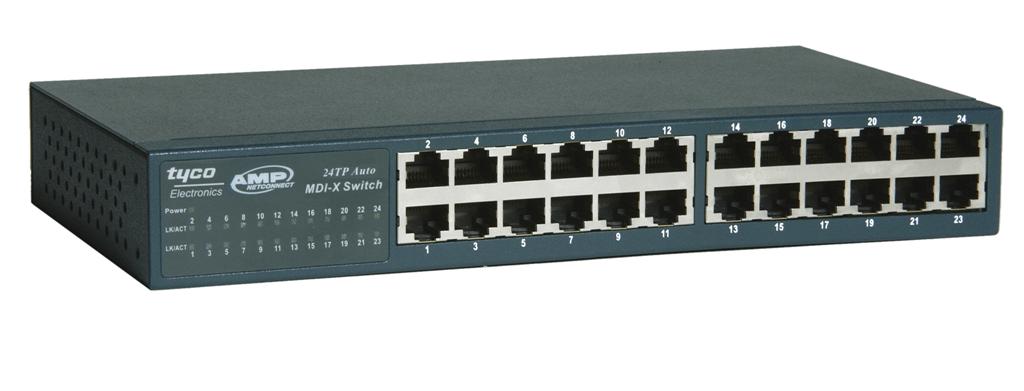

Switch

Conmutador (switch) es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red y eliminando la conexión una vez finalizada ésta.

Hub

Concentrador (hub) es el dispositivo que permite centralizar el cableado de una red de computadoras, para luego poder ampliarla.

Trabaja en la capa física (capa 1) del modelo OSI o la capa de acceso al medio en el modelo TCP/IP. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos (repetidor).

Tipo de hubs

· Hubs activos: La mayoría de los hubs son activos, regeneran y retransmiten las señales del mismo modo que un repetidor. Como generalmente los hubs tienen de ocho a doce puertos para conexión de equipos de la red, a menudo se les llama repetidores multipuerto. Los hubs activos requieren corriente eléctrica para su funcionamiento.

· Hubs pasivos: Algunos tipos de hubs son pasivos; como ejemplos están los paneles de conexión o los bloques de conexión (punch-down blocks). Actúan como puntos de conexión y no amplifican o regeneran la señal; la señal pasa a través del hub. Los hubs pasivos no necesitan corriente eléctrica para funcionar.

· Hubs híbridos: Los hubs híbridos son hubs avanzados que permiten conectar distintos tipos de cables.

Repetidor

Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

Estación de trabajo

En informática una estación de trabajo (en inglés workstation) es un computador de altas prestaciones destinado para trabajo técnico o científico. En una red de computadoras, es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de cables u otros medios no guiados con los servidores.

Router

Un router también conocido como enrutador, encaminador o rúter es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto tienen prefijos de red distintos.

Modem

Un módem (del inglés modem, acrónimo de modulator demodulator; pl. módems)1 es un dispositivo que convierte las señales digitales en analógicas (modulación) y viceversa (desmodulación), y permite así la comunicación entre computadoras a través de la línea telefónica o del cablemódem. Sirve para enviar la señal moduladora mediante otra señal llamada portadora.

Gateway

Gateway o puerta de enlace es el dispositivo que actúa de interfaz de conexión entre aparatos o dispositivos, y también posibilita compartir recursos entre dos o más computadoras. Su propósito es traducir la información del protocolo utilizado en una red inicial, al protocolo usado en la red de destino.

Acces point

Un punto de acceso (en inglés: wireless access point, conocido por las siglas WAP o AP), en una red de computadoras, es un dispositivo de red que interconecta equipos de comunicación inalámbricos, para formar una red inalámbrica que interconecta dispositivos móviles o tarjetas de red inalámbricas.

Cable de par trenzado

Lo que se denomina cable de Par Trenzado consiste en dos alambres de cobre aislados, que se trenzan de forma helicoidal, igual que una molécula de DNA. De esta forma el par trenzado constituye un circuito que puede transmitir datos.

Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante.

Normativa  TIA-568-B y A

TIA 568 A:

Esta norma especifica un sistema de cableado de telecomunicaciones genérico para edificios comerciales que soportará un ambiente multiproducto y multifabricante. También proporciona directivas para el diseño de productos de telecomunicaciones para empresas comerciales.

Su mapa de cableado es la siguientes:

TIA 568 B:

TIA-568-B intenta definir estándares que permitirán el diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre edificios en entornos de campus. El sustrato de los estándares define los tipos de cables, distancias, conectores, arquitecturas, terminaciones de cables y características de rendimiento, requisitos de instalación de cable y métodos de pruebas de los cables instalados.

La norma para ordenar los cables es:

Cable coaxial

El cable coaxial, coaxcable o coax, creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes.

Fibra óptica

La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.

Dirección IP

Una dirección IP es un número que identifica, de manera lógica y jerárquica, a una Interfaz en red (elemento de comunicación/conexión) de un dispositivo (computadora, tableta, portátil, smartphone) que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del modelo TCP/IP. La dirección IP no debe confundirse con la dirección MAC, que es un identificador de 48 bits para identificar de forma única la tarjeta de red y no depende del protocolo de conexión utilizado ni de la red.

Clases de IP

Clase	Bits iniciales	Intervalo (*)	N.º de redes	N.º de direcciones por red	N.º de hosts por red	Máscara de red	Id. broadcast
A	0	0.0.0.0 (**) - 127.255.255.254	126 (***)	16 777 216	16 777 214	255.0.0.0	x.255.255.255
B	10	128.0.0.0 - 191.255.255.254	16 384	65 536	65 534	255.255.0.0	x.x.255.255
C	110	192.0.0.0 - 223.255.255.254	2 097 152	256	254	255.255.255.0	x.x.x.255
D (Multicast)	1110	224.0.0.0 - 239.255.255.254
E (experimental)	1111	240.0.0.0 - 255.255.255.254

Protocolo de comunicación

En informática y telecomunicación, un protocolo de comunicaciones es un sistema de reglas que permiten que dos o más entidades de un sistema de comunicación se comuniquen entre ellas para transmitir información por medio de cualquier tipo de variación de una magnitud física. Se trata de las reglas o el estándar que define la sintaxis, semántica y sincronización de la comunicación, así como también los posibles métodos de recuperación de errores. Los protocolos pueden ser implementados por hardware, por software, o por una combinación de ambos.

NetBIOS

NetBIOS, "Network Basic Input/Output System", es, (en sentido estricto) una especificación de interfaz para acceso a servicios de red, es decir, una capa de software desarrollado para enlazar un sistema operativo de red con hardware específico. NetBIOS fue originalmente desarrollado por IBM y Sytek como API/APIS para el software cliente de recursos de una Red de área local (LAN). Desde su creación, NetBIOS se ha convertido en el fundamento de muchas otras aplicaciones de red.

TCP/IP

La familia de protocolos de Internet es un conjunto de protocolos de red en los que se basa Internet y que permiten la transmisión de datos entre computadoras.

En ocasiones se le denomina conjunto de protocolos TCP/IP, en referencia a los dos protocolos más importantes que la componen, que fueron de los primeros en definirse, y que son los dos más utilizados de la familia:

TCP Protocolo de Control de Transmisión.

IP Protocolo de Internet.

Existen tantos protocolos en este conjunto que llegan a ser más de cien diferentes, entre ellos se encuentran:

ARP (Address Resolution Protocol), protocolo de resolución de direcciones, para encontrar la dirección física (MAC) correspondiente a una determinada IP,

FTP (File Transfer Protocol), Protocolo de Transferencia de Archivos, para transferencia de archivos o ficheros,

HTTP (HyperText Transfer Protocol), Protocolo de Transferencia de HiperTexto, que es popular porque se utiliza para acceder a las páginas web,

POP (Post Office Protocol), Protocolo de Oficina Postal, para correo electrónico,

SMTP (Simple Mail Transfer Protocol), Protocolo de Transferencia Simple de Correo, para correo electrónico,

TelNet (Telecommunication Network), para acceder a equipos remotos.

Wins

Windows Internet Naming Service (WINS) es un servidor de nombres de Microsoft para NetBIOS, que mantiene una tabla con la correspondencia entre direcciones IP y nombres NetBIOS de ordenadores. Esta lista permite localizar rápidamente a otro ordenador de la red.

Al usar un servidor de nombres de internet de Windows en una red se evita el realizar búsquedas más laboriosas (como peticiones broadcast) para obtenerla, y se reduce de esta forma el tráfico de la red.

DNS

El sistema de nombres de dominio1 (DNS, por sus siglas en inglés, Domain Name System) es un sistema de nomenclatura jerárquico descentralizado para dispositivos conectados a redes IP como Internet o una red privada.

El servidor DNS utiliza una base de datos distribuida y jerárquica que almacena información asociada a nombres de dominio en redes como Internet. Aunque como base de datos el DNS es capaz de asociar diferentes tipos de información a cada nombre, los usos más comunes son la asignación de nombres de dominio a direcciones IP y la localización de los servidores de correo electrónico de cada dominio.

Grupo de trabajo

Un grupo de trabajo es un conjunto de computadoras que comparten recursos. En el modelo de grupo de trabajo no existe un servidor central y computadoras clientes, sino que son redes de igual a igual donde cualquier computadora puede cumplir ambos roles.

Grupo de trabajo es un termino de Microsoft para el peer-to-peer red de área local . Los equipos que ejecutan sistemas operativos Microsoft en el mismo grupo de trabajo pueden compartir archivos , impresoras , o conexión a Internet . Grupo de trabajo contrasta con un dominio, en el que los ordenadores se basan en la autenticación centralizada.

DHCP

DHCP (siglas en inglés de Dynamic Host Configuration Protocol, en español «protocolo de configuración dinámica de host») es un servidor que usa protocolo de red de tipo cliente/servidor en el que generalmente un servidor posee una lista de direcciones IP dinámicas y las va asignando a los clientes conforme éstas van quedando libres, sabiendo en todo momento quién ha estado en posesión de esa IP, cuánto tiempo la ha tenido y a quién se la ha asignado después. Así los clientes de una red IP pueden conseguir sus parámetros de configuración automáticamente.

Mascara

La máscara de red o redes es una combinación de bits que sirve para delimitar el ámbito de una red de ordenadores.1 Su función es indicar a los dispositivos qué parte de la dirección IP es el número de la red, incluyendo la subred, y qué parte es la correspondiente al host.

Mediante la máscara de red un sistema (ordenador, puerta de enlace, router, etc...) podrá saber si debe enviar un paquete dentro o fuera de la subred en la que está conectado. Por ejemplo, si el router tiene la dirección IP 192.168.1.1 y máscara de red 255.255.255.0, entiende que todo lo que se envía a una dirección IP con formato 192.168.1.X, se envía hacia la red local, mientras que direcciones con distinto formato de direcciones IP serán buscadas hacia afuera (internet, otra red local mayor, etc...).ç

Suponiendo que tenemos un rango de direcciones IP desde 10.0.0.0 hasta 10.255.255.255, y si todas ellas forman parte de la misma red, su máscara de red sería 255.0.0.0, que también se puede expresar como 10.0.0.0/8.

Unidad I: Conceptos básicos de Redes Informáticas

Origen y evolución de las redes

En 1964 el Departamento de Defensa de los EE.UU. pide a la agencia DARPA (Defense Advanced Research Proyects Agency) la realización de investigaciones con el objetivo de lograr una red de ordenadores capaz de resistir un ataque nuclear. Para el desarrollo de esta investigación se partió de la idea de enlazar equipos ubicados en lugares geográficos distantes, utilizando como medio de transmisión la red telefónica existente en el país y una tecnología que había surgido recientemente en Europa con el nombre de Conmutación de Paquetes. Ya en 1969 surge la primera red experimental ARPANET, en 1971 esta red la integraban 15 universidades, el MIT; y la NASA; y al otro año existían 40 sitios diferentes conectados que intercambiaban mensajes entre usuarios individuales, permitían el control de un ordenador de forma remota y el envío de largos ficheros de textos o de datos. Durante 1973 ARPANET desborda las fronteras de los EE.UU. al establecer conexiones internacionales con la "University College of London" de Inglaterra y el "Royal Radar Establishment" de Noruega.

En esta etapa inicial de las redes, la velocidad de transmisión de información entre los ordenadores era lenta y sufrían frecuentes interrupciones. Ya avanzada la década del 70, DARPA, le encarga a la Universidad de Stanford la elaboración de protocolos que permitieran la transferencia de datos a mayor velocidad y entre diferentes tipos de redes de ordenadores. En este contexto es que Vinton G. Cerf, Robert E. Kahn, y ungrupo de sus estudiantes desarrollan los protocolos TCP/IP.

En 1982 estos protocolos fueron adoptados como estándar para todos los ordenadores conectados a ARPANET, lo que hizo posible el surgimiento de la red universal que existe en la actualidad bajo el nombre de Internet.

En la década de 1980 esta red de redes conocida como la Internet fue creciendo y desarrollándose debido a que con el paso del tiempo cientos y miles de usuarios, fueron conectando sus ordenadores.

El primer indicio de redes de comunicación fue de tecnología telefónica y telegráfica. En 1940 se transmitieron datos desde la Universidad de Darmouth, en Nuevo Hampshire, a Nueva York. A finales de la década de 1960 y en los posteriores 70 fueron creadas las minicomputadoras. En 1976, Apple introduce el Apple I, uno de los primeros ordenadores personales. En 1981, IBM introduce su primera PC. A mitad de la década de 1980 las PC comienzan a usar los módems para compartir archivos con otras computadoras, en un rango de velocidades que comenzó en 1200 bps y llegó a los 56 kbps (comunicación punto a punto o dial-up), cuando empezaron a ser sustituidos por sistema de mayor velocidad, especialmente ADSL.

Debido a que en los 40 los computadores eran enormes maquinas en 1947 surgió el transistor que logro reducir el tamaño de las computadoras. A finales de 1950 y debido al auge que tomaron los mainframe, surge el circuito integrado que combina millones de transmisores.

A finales de los 60 y principios de los 70 surgen las Microcomputadoras y en el 77 se presenta la primera PC por parte de Apple, así como el de IBM.

A mediados de los 80, se empezaron a usar módems para compartir datos con otros computadores, a esto se le llamo conexión punto a punto y se expando gracias al uso de computadoras que funcionaban como punto central de comunicación (Tableros de boletín). Sin embargo había poca comunicación directa y solo con quienes conocían el tablero de boletín, además de que se requería un modem y una línea telefónica por conexión al tablero, lo que pronto resulto insuficiente.

Durante las décadas de 1960, 70, 80, 90, el Departamento de Defensa de Estados Unidos (DoD) desarrolló redes de área amplia (WAN) para uso militar y científico, esta tecnología permitía la internetworking de diferentes computadores por diferentes rutas. La red en sí determinaba la forma de transferir datos de un computador a otro. En lugar de poder comunicarse con un solo computador a la vez, se podía acceder a varios computadores mediante la misma conexión. La WAN del DoD finalmente se convirtió en la Internet.

Red de computadoras

Una red de computadoras (también llamada red de ordenadores o red informática) es un conjunto equipos (computadoras y dispositivos), conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, para compartir información (archivos), recursos (discos, impresoras, programas, etc.) y servicios (acceso a una base de datos, internet, correo electrónico, chat, juegos, etc.). A cada una de las computadoras conectadas a la red se le denomina un nodo.

Red LAN

LAN: son las siglas de Local Area Network, Red de área local. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios).Las redes LAN se pueden conectar entre ellas a través de líneas telefónicas y ondas de radio. Un sistema de redes LAN conectadas de esta forma se llama una WAN, siglas del inglés de wide-area network, Red de área ancha.

Red MAN

MAN: Es la sigla de Metropolitan Area Network, que puede traducirse como Red de Área Metropolitana. Una red MAN es aquella que, a través de una conexión de alta velocidad, ofrece cobertura en una zona geográfica extensa (como una ciudad o un municipio). Con una red MAN es posible compartir e intercambiar todo tipo de datos (textos, videos, audios, etc.) mediante fibra óptica o cable de par trenzado.

Red Punto a Punto

Las redes punto a punto o tambien llamadas peer-to-peer (P2P) o red de pares, son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos o equipos de la red. Las redes punto a punto son relativamente fáciles de instalar y operar. A medida que las redes crecen, las relaciones punto a punto se vuelven más difíciles de coordinar y operar. Su eficiencia decrece rápidamente a medida que la cantidad de dispositivos en la red aumenta.

Red Cliente - Servidor

La arquitectura cliente-servidor es un modelo de aplicación distribuida en el que las tareas se reparten entre los proveedores de recursos o servicios, llamados servidores, y los demandantes, llamados clientes. Un cliente realiza peticiones a otro programa, el servidor, quien le da respuesta. Esta idea también se puede aplicar a programas que se ejecutan sobre una sola computadora, aunque es más ventajosa en un sistema operativo multiusuario distribuido a través de una red de computadoras.

Sistema operativo de red

Un sistema operativo de red (Network Operating System) es un componente software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red. Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él. Netware de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.

Las principales características de estos sistemas son:

Gestión centralizada de recursos y equipos de la  red se realiza, por un servidor con S.O. en red.

Aparece la figura del administrador de red, que gestiona la infraestructura de la red (no presente en grupos de trabajo).

Conecta todos los equipos y recursos de la red.
Coordina las funciones de los periféricos y recursos.
Proporciona seguridad controlando el acceso a los datos y recursos.
Optimiza la utilización de los recursos.

Topología de red

La topología de red se define como la cadena de comunicación que los nodos conforman una red usada para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo, pc o como quieran llamarle), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes y/o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.

Topología de Estrella

En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí.

La topología en estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final.En una red de estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.

Topología de Bus Lineal

Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.

Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico.

Entre las ventajas de la topología de bus se incluye la sencillez de instalación. El cable troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de conexión de longitud variable. De esta forma se puede conseguir que un bus use menos cable que una malla, una estrella o una topología en árbol.

Topología de Anillo

En una topología en anillo cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor.

Un anillo es relativamente fácil de instalar y reconfigurar. Cada dispositivo está enlazado solamente a sus vecinos inmediatos (bien fisicos o lógicos). Para añadir o quitar dispositivos, solamente hay que mover dos conexiones.

Topología Híbrida

En la topología híbrida o topología mixta las redes pueden utilizar diversas topologías para conectarse.

La topología mixta es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de “híbridas” o “mixtas”.

Ejemplos de topologías mixtas: en árbol, estrella-estrella, bus-estrella, etc.

Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías mixtas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

Medio de transmisión Serial

En una conexión en serie, los datos se transmiten de a un bit por vez a través del canal de transmisión. Sin embargo, ya que muchos procesadores procesan los datos en paralelo, el transmisor necesita transformar los datos paralelos entrantes en datos seriales y el receptor necesita hacer lo contrario.

Transmisión Paralela

Las conexiones paralelas consisten en transmisiones simultáneas de N cantidad de bits. Estos bits se envían simultáneamente a través de diferentes canales N (un canal puede ser, por ejemplo, un alambre, un cable o cualquier otro medio físico). La conexión paralela en equipos del tipo PC generalmente requiere 10 alambres.

Transmisión Asincrónica

En esta transmisión cada carácter se envía en intervalos de tiempo irregulares (por ejemplo, un usuario enviando caracteres que se introducen en el teclado en tiempo real). Así, por ejemplo, imagine que se transmite un solo bit durante un largo período de silencio... el receptor no será capaz de darse cuenta si esto es 00010000, 10000000 ó 00000100...

Para remediar este problema, cada carácter es precedido por información que indica el inicio de la transmisión del carácter (el inicio de la transmisión de información se denomina bit de Inico) y finaliza enviando información acerca de la finalización de la transmisión (denominada bit de Finalización, en la que incluso puede haber varios bits de Finalízacion).

Transmisión Sincrónica

En una conexión sincrónica, el transmisor y el receptor están sincronizados con el mismo reloj. El receptor recibe continuamente (incluso hasta cuando no hay transmisión de bits) la información a la misma velocidad que el transmisor la envía. Es por este motivo que el receptor y el transmisor están sincronizados a la misma velocidad. Además, se inserta información suplementaria para garantizar que no se produzcan errores durante la transmisión.

Comunicación Simplex

Una conexión simple, es una conexión en la que los datos fluyen en una sola dirección, desde el transmisor hacia el receptor. Este tipo de conexión es útil si los datos no necesitan fluir en ambas direcciones (por ejemplo: desde el equipo hacia la impresora o desde el ratón hacia el equipo...).

Comunicación Semi-Duplex

Una conexión semidúplex (a veces denominada una conexión alternativa o semi-dúplex) es una conexión en la que los datos fluyen en una u otra dirección, pero no las dos al mismo tiempo. Con este tipo de conexión, cada extremo de la conexión transmite uno después del otro.

Este tipo de conexión hace posible tener una comunicación bidireccional utilizando toda la capacidad de la línea.

Comunicación Full-Duplex

Una conexión dúplex total es una conexión en la que los datos fluyen simultáneamente en ambas direcciones. Así, cada extremo de la conexión puede transmitir y recibir al mismo tiempo; esto significa que el ancho de banda se divide en dos para cada dirección de la transmisión de datos si es que se está utilizando el mismo medio de transmisión para ambas direcciones de la transmisión.

Ancho de Banda

El ancho de banda es la máxima cantidad de datos que pueden pasar por un camino de comunicación en un momento dado, normalmente medido en segundos. Cuanto mayor sea el ancho de banda, más datos podrán circular por ella al segundo.

Ancho de banda (bandwidth en inglés), es una medida de recursos disponibles para transmitir datos. También es una medida que se usa para definir la velocidad de Internet o, de forma más precisa, la velocidad de tu conexión de Internet. Se puede usar para referirse a capacidad o a consumo. Se mide en bits por segundo (bits/s), en kilobits por segundo (kbit/s), megabits por segundo (Mbit/s) o algún otro múltiplo. También se le conoce como ancho de banda digital o ancho de banda de red.

Banda Base

Se denomina banda base al conjunto de señales que no sufren ningúnproceso de modulación a la salida de la fuente que las origina, es decirson señales que son transmitidas en su frecuencia original. Dichasseñales se pueden codificar y ello da lugar a los códigos de bandabase.Las señales empleadas en banda base se pueden clasificar de lasiguiente forma:

UNIPOLARES:  En este caso un 1 siempre toma una polaridad, positiva o negativa, mientras que un 0 vale siempre 0.

POLARES: En este caso la señal tomara valores positivos para un 1 lógico y negativos para un 0 lógico pero nunca toma el valor 0.

BIPOLARES: En este caso un dígito toma valor con polaridad alternada mientras que el otro permanece siempre en 0.

Servidor de red

Un servidor o server, en el lenguaje informático, es un ordenador y sus programas, que está al servicio de otros ordenadores. El servidor atiende y responde a las peticiones que le hacen los otros ordenadores. Los otros ordenadores, que le hacen peticiones, serán los "clientes" del servidor.

Precisamente se llaman servidores porque sirven cosas y están al servicio de otros ordenadores. Por ejemplo si tienes un correo electrónico, lo recibes de un servidor de correo electrónico, si deseas ver una página web, la recibes de un servidor web y así otros muchos servicios que veremos.

Servidor de disco

Un servidor de disco es un dispositivo de redes de computadoras destinado a compartir discos físicos, conectados al dispositivo, con una red. Generalmente, estos dispositivos poseen una gran cantidad de espacio físico en disco (en la orden de terabytes) disponible, que son exportados como varios discos lógicos, a través de una interfaz de interconexión como SCSI o Fiberchannel.

Servidor de impresión

Un Servidor de Impresión o Servicio de impresión a gran escala (Print Server) es un concentrador, o más bien un servidor, que conecta una impresora a red, para que cualquier PC pueda acceder a ella e imprimir trabajos, sin depender de otro PC para poder utilizarla, como es el caso de las impresoras compartidas.

Actualmente existen servidores de impresora para interfaz paralela, USB o impresoras de red.

Correo electrónico

El correo electrónico, también conocido como e-mail (del inglés, electronic mail); es un servicio de red que permite mandar y recibir mensajes con múltiples destinarios o receptores, situados en cualquier parte del mundo.

El funcionamiento del envío de correo electrónico se basa en fragmentar el mensaje enviado en pequeños paquetes de datos individuales. Cada uno de éstos recibe una “etiqueta” con la dirección del destinatario. En Internet, existen unos denominados Routers (enrutadores), los cuales transmiten estos paquetes por el camino más rápido al destinatario. Una vez que lleguen todos, éstos se volverán a reunir en un solo mensaje.

FTP

El acrónimo de FTP es protocolo de transferencia de ficheros (File Transfer Protocol) y es un software cliente/servidor que permite a usuarios transferir ficheros entre ordenadores en una red TCP/IP. El funcionamiento es sencillo. Una persona desde su ordenador invoca un programa cliente FTP para conectar con otro ordenador, que a su vez tiene instalado el programa servidor FTP. Una vez establecida la conexión y debidamente autenticado el usuario con su contraseña, se pueden empezar a intercambiar archivos de todo tipo.

El protocolo FTP es el sistema de transferir archivos más estable y fiable que hay en Internet. Esto significa que la descarga y subida de archivos que hagas tendrán más opciones de completarse si errores de transferencia, y quedarán intactos después del envío.

Recursos que se comparten en una red

Los recursos son las aplicaciones, herramientas, dispositivos (periféricos) y capacidades con los que cuenta una computadora.

Compartir recursos, implica configurar una red de tal manera que las computadoras que la constituyen, puedan utilizar recursos de las restantes computadoras empleando la red como medio de comunicación.  Cuando un equipo destina espacio para recursos, asume funciones de servidor.

Pueden compartirse todo tipo de recursos:

• Carpetas

• Imágenes

• Documentos

• Periféricos-Impresoras-Modem-Tarjeta-RDS-Scaner

• Acceso a Internet

• Programas

• Base de datos

Unidad I: Conceptos básicos de la Web

¿Qué es una Página Web?

Una página de Internet o página Web es un documento electrónico adaptado particularmente para la Web, que contiene información específica de un tema en particular y que es almacenado en algún sistema de cómputo que se encuentre conectado a la red mundial de información denominada Internet, de tal forma que este documento pueda ser consultado por cualquier persona que se conecte a esta red mundial de comunicaciones y que cuente con los permisos apropiados para hacerlo.

Una página Web tiene la característica peculiar de que el texto se combina con imágenes para hacer que el documento sea dinámico y permita que se puedan ejecutar diferentes acciones, una tras otra, a través de la selección de texto remarcado o de las imágenes, acción que nos puede conducir a otra sección dentro del documento, abrir otra página Web, iniciar un mensaje de correo electrónico o transportarnos a un Sitio Web totalmente distinto a través de sus hipervínculos.

Concepto de Sitio Web

Un Sitio Web es conjunto de páginas web que están relacionadas entre sí, por lo general porque se ingresan desde un mismo dominio o porque mantienen constante la raíz de la dirección URL. Un sitio web puede estar constituido de una o más páginas web. La página web principal de un sitio web suele llamarse index, que puede tener la extensión .htm, .php, .asp, entre otras.

A veces "Sitio Web" y "Página web" son tomados como sinónimos, pero son concepto diferentes.

Se puede acceder a un Sitio Web a través de una dirección URL (generalmente un dominio), utilizando un programa navegador web. Un Sitio Web puede construirse utilizando Editores Web.

Con respecto a los buscadores de internet, un Sitio Web puede aparecer o no en los resultados de búsqueda que hacen los usuarios en un buscador. Un Sitio Web aparece solamente si está indexado y si cumple con las políticas del buscador.

HTML

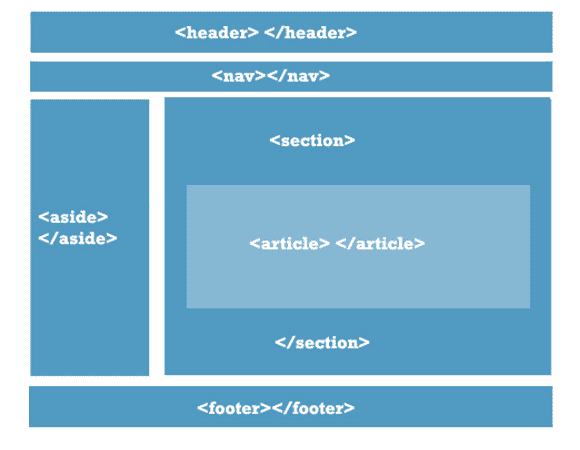

HTML (HyperText Markup Language) es el lenguaje que se emplea para el desarrollo de páginas de internet. Está compuesto por una seríe de etiquetas que el navegador interpreta y da forma en la pantalla. HTML dispone de etiquetas para imágenes, hipervínculos que nos permiten dirigirnos a otras páginas, saltos de línea, listas, tablas, entre otros.

Es un estándar a cargo del World Wide Web Consortium (W3C) o Consorcio WWW, organización dedicada a la estandarización de casi todas las tecnologías ligadas a la web, sobre todo en lo referente a su escritura e interpretación. Se considera el lenguaje web más importante siendo su invención crucial en la aparición, desarrollo y expansión de la World Wide Web (WWW). Es el estándar que se ha impuesto en la visualización de páginas web y es el que todos los navegadores actuales han adoptado.

Hipervículo

Un hipervínculo es un enlace, normalmente entre dos páginas web de un mismo sitio, pero un enlace también puede apuntar a una página de otro sitio web, a un fichero, a una imagen, etc. Para navegar al destino al que apunta el enlace, hemos de hacer clic sobre él. También se conocen como hiperenlaces, enlaces o links. (Ejemplo: este hipervínculo te lleva a Google.)

Además de un texto tambien se puede usar otro elemento como una imagen como hipervínculo a otra página web. También si el enlace nos lleva a una página del mismo sitio se dice que es local o interno, y si te lleva a otro sitio web se dice que es externo.

Editor Web

Un editor web es un editor de texto especializado para crear páginas web. En principio podría bastarnos cualquier editor de texto para crear una página web, y de hecho así podemos hacerlo por ejemplo con el block de notas de windows.

Sin embargo hay aplicaciones que son editores de texto especializados para crear páginas web. Se distingue del bloc de notas de Windows o cualquier otro editor simple en que los editores web tienen además una serie de funciones que facilitan al diseñador la creación de la página.

Aunque con un editor web podemos crear todo tipo de archivos de texto plano (texto sin formato), su uso es casi exclusivo para la creación de archivos que utilizamos para la visualización de páginas web. Es decir nos ayudan a escribir en los códigos HTML y CSS.

Servidor o Hosting

El alojamiento web (en inglés web hosting) es el servicio que provee a los usuarios de Internet un sistema para poder almacenar información, imágenes, vídeo, o cualquier contenido accesible vía web. Es una analogía de “hospedaje o alojamiento en hoteles o habitaciones” donde uno ocupa un lugar específico, en este caso la analogía alojamiento web o alojamiento de páginas web, se refiere al lugar que ocupa una página web, sitio web, sistema, correo electrónico, archivos etc. en internet o más específicamente en un servidor que por lo general hospeda varias aplicaciones o páginas web.

Las compañías que proporcionan espacio de un servidor a sus clientes se suelen denominar con el término en inglés web host ó Hosting.

Se puede definir como “un lugar para tu página web o correos electrónicos”, aunque esta definición simplifica de manera conceptual el hecho de que el alojamiento web es en realidad espacio en Internet para prácticamente cualquier tipo de información, sea archivos, sistemas, correos electrónicos, videos etc.

Para que un Hosting pueda utilizar las funciones de acceso web por navegador y e-mails debe tener asociado a un Dominio.

Cliente FTP

El acrónimo de FTP es protocolo de transferencia de ficheros (File Transfer Protocol) y es un software cliente/servidor que permite a usuarios transferir ficheros entre ordenadores en una red TCP/IP. El funcionamiento es sencillo. Una persona desde su ordenador invoca un programa cliente FTP para conectar con otro ordenador, que a su vez tiene instalado el programa servidor FTP. Una vez establecida la conexión y debidamente autenticado el usuario con su contraseña, se pueden empezar a intercambiar archivos de todo tipo.

El protocolo FTP es el sistema de transferir archivos más estable y fiable que hay en Internet. Esto significa que la descarga y subida de archivos que hagas tendrán más opciones de completarse si errores de transferencia, y quedarán intactos después del envío.

El Cliente FTP es el programa que el usuario de un servicio de FTP deberá instalar en su computadora con el fin de poder acceder al servidor para la carga y descarga de archivos desde y hacia el mismo.

Dominio

Un dominio es el nombre único y exclusivo que se le asigna a tu página web en Internet. Sería algo así como el equivalente de la matrícula de un coche, pero aplicado a una página web.

Gracias al dominio que has vinculado a tu página web, aquellos usuarios que te busquen en Internet por el nombre de tu web te encontrarán fácilmente y podrán acceder a tu contenido.

Este funciona de la siguiente forma, la dirección IP de una página web es por ejemplo 189.169.125.147 pero este número de conexión es muy complejo y largo para que otros accedan, así que tengo la opción de solicitar un nombre más sencillo y este se vincula a la dirección IP de mi servidor web donde esta almacenada mi página web, así que las personas solo escriben en su navegador la dirección webgdl.com, el dominio los reenvía a mi IP y esta los conecta con mi servidor web que responde enviándoles mi página web, todo estos brincos se realizan en décimas de segundo así que pasa desapercibido.

¿Cómo publicar un sitio web?

La práctica habitual es diseñar las páginas web de nuestro sitio web en el disco duro del equipo para luego enviarlos al servidor web junto con los archivos multimedia referenciados (imágenes, animaciones, audios, etc). A este proceso se le llama publicación web. Mediante este procedimiento se pone a disposición de cualquier usuario con acceso a Internet las páginas web del centro o proyecto al pasar a estar alojadas físicamente en un ordenador servidor con acceso permanente desde Internet.

La subida de archivos desde el equipo local al servidor se puede realizar mediante un programa que utiliza el protocolo FTP (File Transfer Protocol = Protocolo de Transmisión de Archivos). Esta transferencia de archivos se realiza en modo autentificado, es decir, introduciendo un nombre de usuario y contraseña para evitar que otras personas puedan publicar en nuestro espacio web.

A continuación un video a modo de ejemplo:

ISP

ISP significa literalmente Internet service provider (proveedor de servicios de Internet) o provider (proveedor). Éste es un servicio (en la mayoría de los casos pago) que permite conectarse a Internet.

Cuando se establece la conexión a Internet a través de un proveedor de servicios, la comunicación entre el ordenador y el ISP se establece utilizando un protocolo sencillo: PPP (Protocolo Punto a Punto), un protocolo que permite que dos ordenadores remotos puedan comunicarse sin tener una dirección IP.

De hecho, su ordenador no tiene una dirección IP. Sin embargo, una de estas direcciones IP es necesaria para poder acceder a Internet, principalmente porque el protocolo utilizado en Internet es el protocolo TCP/IP que permite que un gran número de ordenadores ubicados por medio de estas direcciones se comuniquen.

URL

URL significa Uniform Resource Locator o, en español, Localizador Uniforme de Recursos. La URL es una forma de organizar la información en la web.

Una URL es una dirección que permite acceder a un archivo o recurso como ser páginas html, php, asp, o archivos gif, jpg, etc. Se trata de una cadena de caracteres que identifica cada recurso disponible en la WWW.

Cuanto nos piden una URL en un formulario web, usualmente nos solicitan la dirección de un sitio web propio o incluso la dirección de un perfil de usuario, como podría ser el de Facebook (de la forma www.facebook.com/su-nombre-de-usuario). Otros ejemplos de URLs: www.wikipedia.com; www.youtube.com/vevo; www.pagina.com/archivo.jpg

Webmaster

WebMaster es una palabra de origen Inglés, que si lo traducimos al castellano queda algo como Maestro Web. Pero muchas veces escuchamos estas palabras que soy WebMaster, conozco a un WebMaster y no sabemos realmente cual es la función especifica de estas personas.

Un WebMaster es la persona encargada de un sitio, vendría siendo como el director de una empresa, es la persona que decide las tecnologías que se van a usar, decide, los servidores y la estructura. Un WebMaster es la persona responsable propiamente dicho de todo un sitio web, ya que es la que tiene los códigos o passwords para hacer modificaciones en la pagina. Es la persona autorizada a la que si no le gusta la estructura o los contenidos del sitio puede decir qué modificar.

Frames

Los frames (en inglés frame = cuadro, bastidor o marco) es un elemento implementado por Netscape, que permite dividir la pantalla en varias áreas independientes unas de otras, y por tanto con contenidos distintos, aunque puedan estar relacionados.

No hay límites para el contenido de cada una de estas áreas: tienen las mismas propiedades que la pantalla completa normal, tal y como la conocemos. No hay que confundir los frames con las tablas. Su apariencia, a veces, puede ser similar, pero mientras el contenido de la celda de una tabla es fijo, en un área de pantalla creado por el elemento FRAME se dispone de todos los recursos del HTML. Es una zona viva.



Tablas

Las tablas no solo son útiles para mostrar listas de datos, son también un elemento primordial para maquetar las páginas Web, o sea, para colocar con cierta libertad los elementos que forman la página Web.


Las tablas nos permiten organizar y distribuir los espacios de una manera óptima. Por ejemplo nos permite poner el texto en columnas como en los periódicos, prefijar los tamaños ocupados por distintas secciones de la página o poner de una manera sencilla un pie de foto a una imagen. En el momento en que queremos mostrar páginas Web atractivas y fáciles de leer nos veremos en la necesidad de utilizar las tablas.

Banner

Un banner (en español: banderola) es un formato publicitario en Internet. Esta forma de publicidad por internet consiste en incluir una pieza publicitaria dentro de una página web. Prácticamente en la totalidad de los casos, su objetivo es atraer tráfico hacia el sitio web del anunciante que paga por su inclusión.

Los banners se crean con imágenes (GIF, JPEG o PNG), o con animaciones creadas a partir de tecnologías como Java, Adobe Shockwave y, fundamentalmente, Flash. Con la evolución de HTML5 muchos de los espacios publicitarios son capaces de integrarse completamente en la página donde se alojan. Están diseñados con la intención de llamar la atención, resultar notorios y comunicar el mensaje deseado. Por lo tanto, estas banderolas no necesariamente mantienen la línea gráfica del sitio. Cualquier sitio web es susceptible de incluir toda clase de banners y otros formatos publicitarios, aunque en la mayoría de los casos, son los sitios con contenidos de mayor interés o con grandes volúmenes de tráfico los que atraen las mayores inversiones de los anunciantes.

Frameworks Web

Con el término framework, nos estamos refiriendo a una estructura software compuesta de componentes personalizables e intercambiables para el desarrollo de una aplicación. En otras palabras, un framework se puede considerar como una aplicación genérica incompleta y configurable a la que podemos añadirle las últimas piezas para construir una aplicación concreta.

Los objetivos principales que persigue un framework son: acelerar el proceso de desarrollo, reutilizar código ya existente y promover buenas prácticas de desarrollo como el uso de patrones.

Un framework Web, por tanto, podemos definirlo como un conjunto de componentes (por ejemplo clases en java y descriptores y archivos de configuración en XML) que componen un diseño reutilizable que facilita y agiliza el desarrollo de sistemas Web.

Estrutura de una página web

A continuación varios ejemplos de cómo se puede estructurar una pagína web:
